铁谱分析在油液分析中起着关键作用，铁谱分析通过显微镜来观察磨损及污染颗粒，通过颗粒的大小、表面特性和组成来确定磨损模式，并提出维护建议。
工作原理

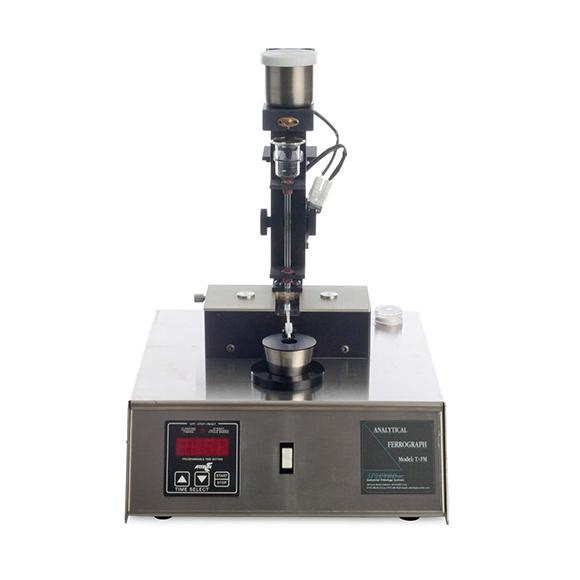

T2FM蓟管式铁谱仪的核心是玻璃蓟管。这个名字源于它独特的形状，类似于植物“蓟”。样品可沿着玻璃蓟管匀速地流到谱片上。将稀释后的样品直接倒入蓟管的顶部。在几秒钟内，油样就会流经蓟管到达谱片。蓟管的直径和长度影响样品的流速。当最后的样品离开了蓟管，就可开始清洗。将清洗溶剂滴到蓟管口，溶剂会沿着蓟管壁慢慢旋转，残余样品会被逐渐清洗干净。
仪器特点
● 高效分离样品中磨损和污染颗粒
● 制谱速度快
● 不会造成磨粒变形
● 分析范围0-800μm
● 成本低
● 使用耗材少
● 清洁度高
● 简单易用
● 符合ASTM D7690
双色显微镜：用来观察和由T2FM500制的铁谱
摄像机及软件：电脑与摄像机相连，用以显示、打印、存储和检索铁谱图像。通过新旧铁谱的对比，可以确定磨损模式。
尺寸：85cm*63.5cm*70cm
重量：2.6公斤
